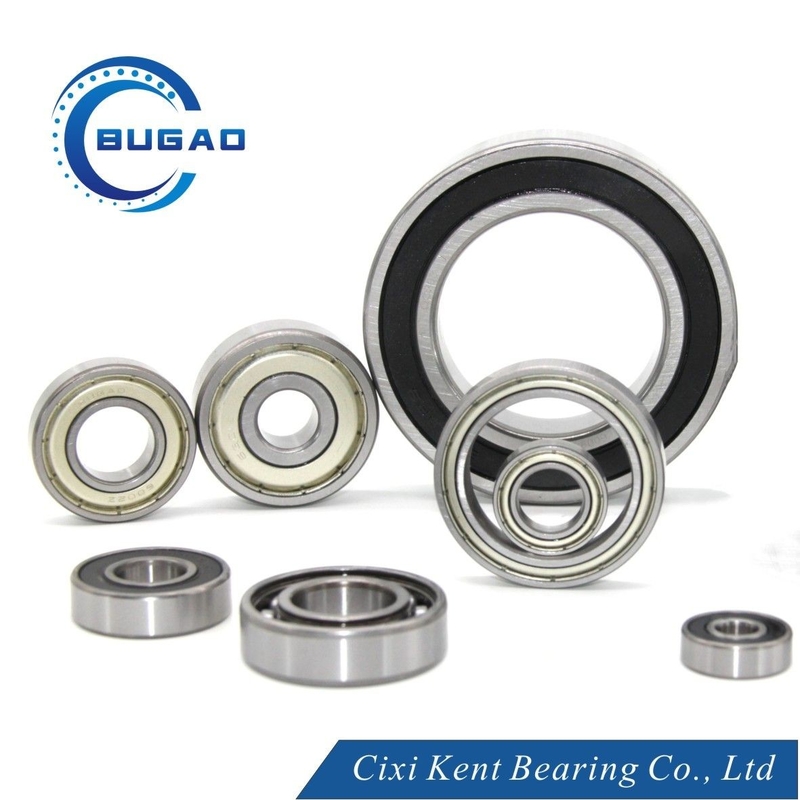

Roulement à billes à gorge profonde série R P0 P6 P5 Roulement à billes à faible bruit R156 R168

Name: Roulement à billes à gorge profonde série R P0 P6 P5 Roulement à billes à faible bruit R156 R168
Brand: Ningbo Kent Bearing Co., Ltd
SKU: R156, R168
Availability: InStock

Nom De Marque:	BUGAO/NBKT
Numéro De Modèle:	R156, R168
Nombre De Pièces:	1 000 ensembles
Prix:	Negoiatiable
Délai De Livraison:	Négociable
Conditions De Paiement:	T/T

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001:2015

Port du nom:

roulement à billes à rainure profonde

Matériel:

Acier de roulement, acier au carbone, etc.

Précision:

P0, P6, P5, P4

Autorisation:

C2, C0, C3, C4

Spécification:

Le nombre de points de contact doit être le même que le nombre de points de contact.

Fermetures:

Ouvert, scellé et protégé

Bruit et vibrations:

Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.

Une source de vie:

Jusqu'à 10 ans

Shipping Method:

par express, par mer, par avion, négociable

Méthode d'emballage:

Emballage individuel/unique, emballage par tube/baril, emballage sur mesure

Code SH:

8482102000

Service fournisseur:

La personnalisation est la bienvenue

Détails d'emballage:

Paquet unique/barils

Capacité d'approvisionnement:

30,000, 000 ensembles

Mettre en évidence:

R série roulement à bille à rainure profonde

Le roulement à bille à rainure profonde P6

P5 Jouet à billes à faible bruit

Description de produit

Roulements à billes de rainure profonde de série R pour outils électriques, pièces automobiles

Ces types de roulements à billes de rainure profonde peuvent être utilisés dans les automobiles, les motos, les outils électriques, les ventilateurs, les climatiseurs, les sèche-cheveux, les balayeurs, les aspirateurs, les tracteurs, les machines, les moteurs, les pompes à eau, etc. Il est largement utilisé, en conception simple, non séparée, adaptée à une vitesse élevée, fiable en fonctionnement et à un coût de maintenance.

Les roulements de Kent ont les avantages de la grande vitesse, du bruit faible, de la haute précision et de la longue durée de vie.L'usine Source de 20 ans vous fournit toujours des produits et services fiables.

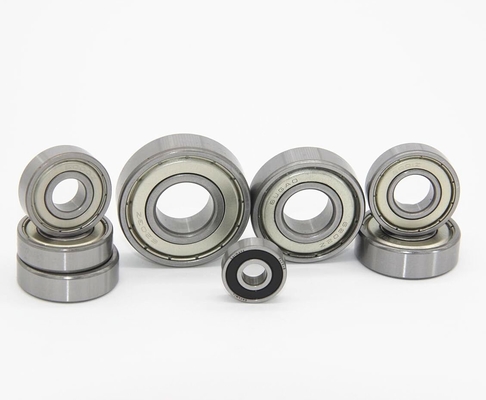

Roulement à billes à gorge profonde série R P0 P6 P5 Roulement à billes à faible bruit R156 R168 0


R les roulements à billes de rainure profonde de la série peuvent être des tailles personnalisées, en dessous du tableau des spécifications est pour votre référence.

Paramètres techniques du roulement à billes de rainure profonde de la série R:

Basique Palier Non.	Ennuyé		Diamètre extérieur		Largeur w				Rayon r		Cote de charge de base kN
	Ennuyé		Diamètre extérieur		Ouvrir		Sceau de bouclier		Rayon r		Dynamique C	Statique C0
	MM	pouce	MM	pouce	MM	pouce	MM	pouce	MM	pouce	Dynamique C	Statique C0
R156	4.763	0.1875	7.938	0,3125	2.78	0.1094	3.18	0,1250	0.1	0,004	0,395	0,143
R166	4.763	0.1875	9.525	0,3750	3.18	0,1250	3.18	0,1250	0.1	0,004	0,71	0,268
R3	4.763	0.1875	12.700	0,5000	3.97	0,1562	4.98	0.1960	0,15	0,006	1.31	0,49
R3A	4.763	0.1875	12.700	0,5000	4.98	0.1960	4.98	0.1960	0,15	0,006	1.31	0,49
R168	6.350	0,2500	9.525	0,3750	3.18	0,1250	3.18	0,1250	0.1	0,004	0,268	0,136
R188	6.350	0,2500	12.700	0,5000	3.18	0,1250	4.76	0.1875	0,15	0,006	0,83	0,37
R4	6.350	0,2500	15.875	0,6250	4.98	0.1960	4.98	0.1960	0,2	0,008	1.48	0,615
R4A	6.350	0,2500	19.050	0,7500	5.56	0,2188	7.14	0,2812	0.3	0,012	2.34	0,885
R6	9.525	0,3750	22.225	0,8750	5.56	0,2188	7.14	0,2812	0.3	0,012	3.3	1.4
R8	12.70	0,5000	28.575	1.1250	6.35	0,2500	7.94	0,3125	0.3	0,012	3.912	2.245
R8-7	11.113	0,4375	28.575	1.1250	6.35	0,2500	…	…	0.3	0,012	3.912	2.245
R10	15.875	0,6250	34.925	1.3750	7.14	0,2812	8.73	0,3438	0.6	0,024	4.605	2.774
R12	19.050	0,7500	41.275	1.6250	7.94	0,3125	11.11	0,4375	0.6	0,024	7.246	4.445

Classe de tolérance ABEC-1 ABEC-1 (P0)

Bague intérieure									Tolérance dans UM / S
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max			max	max	haut	faible	max
1) 0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Bague extérieure									Tolérance dans UM / S
D mm		ΔDMP		VDP²)⁴) Série de diamètre des roulements ouverts			Roulements coiffés²)³)	Vdmp	Kia	ΔBS		VBS
D mm		ΔDMP		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max				max	max	haut	faible	max
1) 2,5	6	0	-8	10	8	6	10	6	15	Identique aux Δbs et vbs de l'anneau intérieur du même roulement
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Classe de toléranceABEC-3 (P6)

Bague intérieure									Tolérance dans UM / S
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max			max	max	haut	faible	max
11) 0,6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Bague extérieure									Tolérance dans UM / S
D mm		ΔDMP		VDP²)⁴) Série de diamètre des roulements ouverts			Roulements coiffés²)³)	Vdmp	Kia	ΔBS		VBS
D mm		ΔDMP		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max				max	max	haut	faible	max
1) 2,5	6	0	-7	9	7	5	9	5	8	Identique aux Δbs et vbs de l'anneau intérieur du même roulement
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Classe de toléranceABEC-5 (P5)

Bague intérieure									Tolérance dans UM / S
d mm		ΔDMP		VDP²) Série de diamètres		Vdmp	Kia	SD	Soeur³⁾	ΔBS	VBS
d mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	SD	Soeur³⁾	ΔBS	VBS
sur	y compris	haut	faible	max		3	max	max	max	Haut	Faible	max
1) 0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Bague extérieure									Tolérance dans UM / S
D mm		ΔDMP		VDP²) Série de diamètres		Vdmp	Kia	SD⁴⁾SD1⁵⁾	Mer^{4) 5)}	ΔBS		VBS
D mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾SD1⁵⁾	Mer^{4) 5)}	ΔBS		VBS
sur	y compris	haut	faible	max			max	max	max	Haut	Faible	max
1) 2,5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

Classe de tolérance ABEC-7 ABEC-7 (P4)

Bague intérieure												Tolérance dans UM / S
d mm		ΔDMP		ΔDS		VDP²) Série de diamètres		Vdmp	Kia	SD	Sia	ΔBS		VBS
d mm		ΔDMP		ΔDS		7,8,9	1,7,2,3,4	Vdmp	Kia	SD	Sia	ΔBS		VBS
sur	y compris	haut	faible	haut	faible	max		max	max	max	max	Haut	faible	Faible	max
1) 0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Bague extérieure												Tolérance dans UM / S
D mm		ΔDMP		ΔDS		VDP²) Série de diamètres		Vdmp	Kia	SD	Sia	ΔBS		VBS
D mm		ΔDMP		ΔDS		7,8,9	1,7,2,3,4	Vdmp	Kia	SD	Sia	ΔBS		VBS
sur	y compris	haut	faible	haut	faible	max		max	max	max	max	Haut	faible	max
1) 2,5	6	0	-4	0	-4	4	3	2	3	4	5	Identique aux Δbs et vbs de l'anneau intérieur du même roulement		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Données de tolérance pour la silation d'un seul roulement

D	V			V1			V2			V3			V4
MM	Faible	Moyen	Haut	Faible	Moyen	Haut	Faible	Moyen	Haut	Faible	Moyen	Haut	Faible	Moyen	Haut
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accélération des vibrations maximales du roulement unique

D	Série de diamètres (0)				Série de diamètres (2)					Série de diamètres (3)
MM	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

De grandes applications de profonde Boule de rainureRoulements:


Personnalisation accueillie:

Nous pouvons imprimer votre marque (logo, œuvres d'art) sur le bouclier ou le laser gravant votre marque sur le bouclier.
Nous pouvons personnaliser votre emballage en fonction de votre conception.
Tous les droits d'auteur appartenant à des clients et nous avons promis ne divulguent aucune information.

Emballage et expédition:

Les roulements à billes de rainure profonde seront bien emballés individuellement, ou l'emballage de tube ou emballé comme emballage de personnalisation
La méthode d'expédition est négociable.

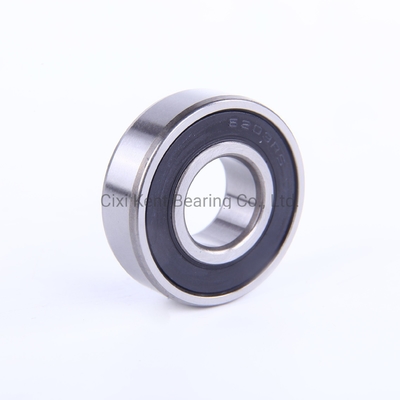

Roulement à billes à gorge profonde série R P0 P6 P5 Roulement à billes à faible bruit R156 R168 4

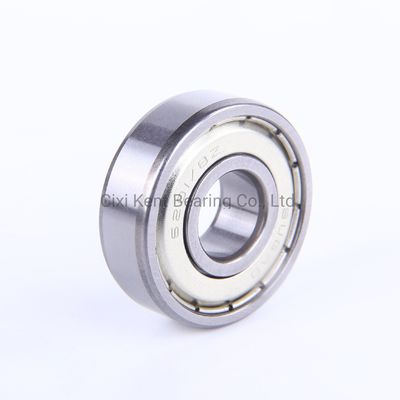

Roulement à billes à gorge profonde série R P0 P6 P5 Roulement à billes à faible bruit R156 R168 5
