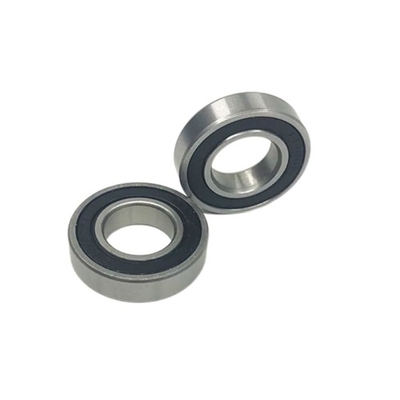

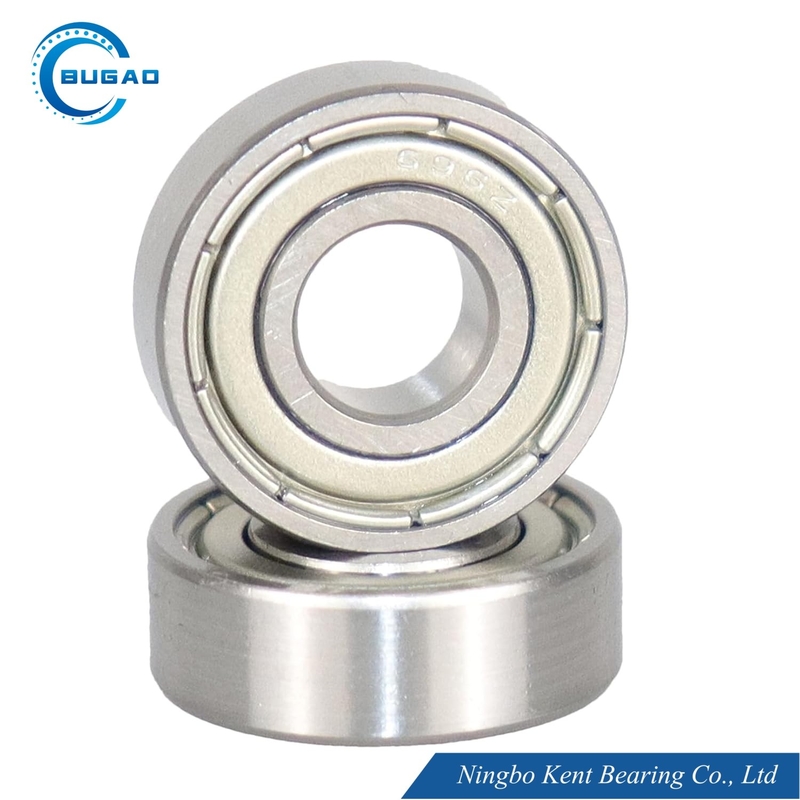

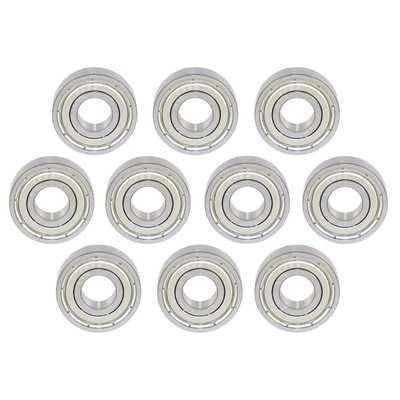

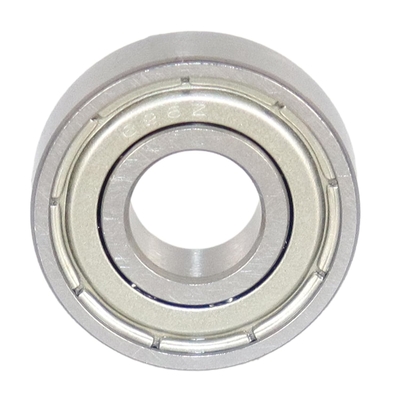

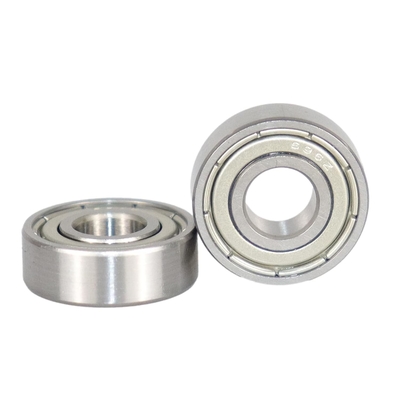

Le roulement à grande vitesse 696 ZZ Miniature 696 2RS roulement 6x15x5mm

Le roulement à grande vitesse 696 ZZ Miniature 696 2RS roulement 6x15x5mm

Nom De Marque:	BUGAO
Numéro De Modèle:	696
Nombre De Pièces:	Négociable
Prix:	Négociable
Délai De Livraison:	2 à 5 jours
Conditions De Paiement:	T/T

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001:2015

Port du nom:

696 ZZ roulement

Matériau de roulement:

Acier au chrome

Précision du roulement:

P0, P6, P5, P4

Seal et Shield:

Le nombre de points de contact doit être le même que le nombre de points de contact.

Niveau sonore du roulement:

Le numéro de série est le numéro de série de l'appareil.

Dégagement du roulement:

C2, C0, C3, C4

Une source de vie:

Jusqu'à 10 ans

Code du SH:

8482102000

Emballage:

Emballage individuel, emballage par tube, emballage sur mesure

Service OEM:

La personnalisation est la bienvenue

Détails d'emballage:

Emballage individuel ou en fûts, emballage industriel ou en tubes, emballage sur mesure

Capacité d'approvisionnement:

30,000, 000 ensembles par an

Mettre en évidence:

Le roulement à grande vitesse 696 ZZ

696 ZZ Miniature de roulement

696 2RS roulement 6x15x5 mm

Description de produit

Je suis désolée.Introduction aux roulements 699 2RS: puissance compacte pour les applications de précisionJe suis désolée.

LeLe roulement à grande vitesse 696 ZZest un roulement à billes compact et performant conçu pour des applications à grande vitesse nécessitant une précision et une durabilité. Disponible en deux configurations696 ZZ(doubles boucliers métalliques) et696 2RSCe roulement est idéal pour les petits moteurs électriques, les équipements de précision et les projets amateurs.6x15x5 mm (diamètre intérieur x diamètre extérieur x largeur), il offre une excellente capacité de charge et un fonctionnement en douceur.ZZLa variante offre une protection antipoussière, tandis que laRésultatsLa variante ajoute une résistance à l'eau, ce qui la rend adaptée aux environnements difficiles.

Principales caractéristiques:

Le type: roulement à billes à rainure profonde à rangée unique
Écus/sceaux:
- 696 ZZ: Double boucliers métalliques (à l'épreuve de la poussière)
- 696 2RS: Doubles joints en caoutchouc (à l'épreuve de la poussière et de l'eau)
Les dimensions: 6x15x5 mm (diamètre intérieur x diamètre extérieur x largeur)
Capacité de charge: Gère les charges radiales et axiales
Matériel: Acier de haute qualité pour sa durabilité et sa résistance à l'usure
Focalisation sur l'application: petits moteurs électriques, équipements de précision et projets de loisirs

Points forts de performance:

Capacité à grande vitesse: Conçu pour des applications à grande vitesse, assurant un fonctionnement en douceur et efficace.
Protection contre la contamination:
- 696 ZZ: Les doubles boucliers métalliques offrent une protection contre la poussière.
- 696 2RS: Les doubles joints en caoutchouc offrent une protection contre la poussière et l'eau.
Conception compacte: La petite taille (6x15x5 mm) le rend idéal pour des applications compactes telles que les petits moteurs et les équipements de précision.
Durabilité: Fabriqué en acier de haute qualité, le roulement est résistant à l'usure et à la corrosion, ce qui garantit des performances durables.
Fonctionnement en douceur: L'ingénierie de précision assure une faible friction et des performances silencieuses.

Les dimensions:

Le roulement 696 a les dimensions standard suivantes:

Paramètre	Valeur (mm)
Diamètre intérieur (d)	6 mm
Diamètre extérieur (D)	15 mm
Largeur (B)	5 mm

Applications:

Moteurs électriques de petite taille: Fournit des performances fiables dans les moteurs compacts pour les appareils électroménagers, les drones et les projets amateurs.
Équipement de précision: Convient pour les machines de haute précision telles que les machines CNC et la robotique.
Appareils électroménagers: utilisé dans les ventilateurs, les mélangeurs et autres petits appareils nécessitant un fonctionnement silencieux.
Projets de loisirs: Parfait pour les projets de bricolage nécessitant des roulements compacts et performants.
Dispositifs médicaux: Utilisé dans les équipements médicaux légers où la précision et la propreté sont essentielles.

Les avantages:

Performance à grande vitesse: optimisé pour un fonctionnement à grande vitesse, assurant une performance en douceur et efficace.
Protection contre la contamination:
- 696 ZZ: double bouclier métallique pour une protection contre la poussière.
- 696 2RS: Doubles joints en caoutchouc pour une protection contre la poussière et l'eau.
Taille compacte: La conception petite et légère est idéale pour des applications compactes telles que les petits moteurs et les équipements de précision.
Durabilité: Résistant à l'usure et à la corrosion, garantissant des performances durables.
Fonctionnement en douceur: L'ingénierie de précision assure une faible friction et des performances silencieuses.

Paramètres techniques des roulements à billes d'outils électriques:

Les produits de base Le roulement Je ne veux pas.	Borne d		Diamètre extérieur D		Largeur W		Radius r		Charge de base Nombre KN		Retour maximal Sortie de vitesse		Le poids Poids total de la pâte
									Charge de base Nombre KN		Retour maximal Sortie de vitesse
									Dynamique	Statique	Graisse	Huile
									Dynamique	Statique	Graisse	Huile
	mm	pouces	mm	pouces	mm	pouces	mm	pouces	C	C_{Je vous en prie.}	R/min	R/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

Personnalisation:

Nous pouvons imprimer votre marque (logo, artwork) sur le bouclier ou gravure laser de votre marque sur le bouclier.
Nous pouvons personnaliser votre emballage selon votre conception.
Tous les droits sont détenus par les clients et nous avons promis de ne divulguer aucune information.

Emballage et expédition

Les roulements à billes à rainures profondes seront emballés en toute sécurité individuellement, ou en tube ou emballés en emballage personnalisé
La méthode d'expédition est négociable.

Autres données techniques des roulements à billes

La classe de tolérance ABEC-1 (P0)

Rings intérieurs									Tolérance en om/s
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum			Le maximum	Le maximum	haut	faible	Le maximum
Je vous en prie.6	2.5	0	- 8 ans	10	8	6	6	10	0	- Quarante	12
2.5	10	0	- 8 ans	10	8	6	6	10	0	- 120	15
10	18	0	- 8 ans	10	8	6	6	10	0	- 120	20
18	30	0	- 10 ans	13	10	8	8	13	0	- 120	20
30	50	0	- 12 ans	15	12	9	9	15	0	- 120	20
50	80	0	- 15 ans.	19	19	11	11	20	0	- Une centaine.	25

Anneaux extérieurs									Tolérance en om/s
D mm		Δdmp		VDp²)⁴)Série de diamètres de roulements ouverts			Les roulements à capuche²)³)	Vdmp	Le Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum				Le maximum	Le maximum	haut	faible	Le maximum
1) 2.5	6	0	- 8 ans	10	8	6	10	6	15	Identique aux ΔB et VB de l'anneau intérieur du même roulement
6	18	0	- 8 ans	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11 ans	14	11	8	16	8	20
50	80	0	- 13 ans	16	13	10	20	10	25
80	120	0	- 15 ans.	19	19	11	26	11	35
120	150	0	- 18 ans.	23	23	14	30	14	40

ABEC-3Classe de toléranceLe système de contrôle de l'équipement doit être conforme à la norme ABEC-3 (P6).

Rings intérieurs									Tolérance en om/s
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum			Le maximum	Le maximum	haut	faible	Le maximum
11 et 10.6	2.5	0	- 7 ans	9	7	5	5	5	0	- Quarante	12
2.5	10	0	- 7 ans	9	7	5	5	6	0	- 120	15
10	18	0	- 7 ans	9	7	5	5	7	0	- 120	20
18	30	0	- 8 ans	10	8	6	6	8	0	- 120	20
30	50	0	- 10 ans	13	10	8	8	10	0	- 120	20
50	80	0	- 12 ans	15	15	9	9	10	0	- Une centaine.	25

Anneaux extérieurs									Tolérance en om/s
D mm		Δdmp		VDp²)⁴)Série de diamètres de roulements ouverts			Les roulements à capuche²)³)	Vdmp	Le Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum				Le maximum	Le maximum	haut	faible	Le maximum
1) 2.5	6	0	- 7 ans	9	7	5	9	5	8	Identique aux ΔB et VB de l'anneau intérieur du même roulement
6	18	0	- 7 ans	9	7	5	9	5	8
18	30	0	- 8 ans	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11 ans	14	11	8	16	8	13
80	120	0	- 13 ans	16	16	10	20	10	18
120	150	0	- 15 ans.	19	19	11	25	11	20

L'ABEC-5 estClasse de toléranceLe système de contrôle de l'équipement doit être conforme à la norme ABEC-5 (P5).

Rings intérieurs									Tolérance en om/s
d mm		Δdmp		Vdp2)Série de diamètres		Vdmp	Le Kia	Sd	Je suis désolée.^{3) Les produits}	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Le Kia	Sd	Je suis désolée.^{3) Les produits}	ΔBs	Vbs
C' est terminé.	y compris	haut	faible	Le maximum		3	Le maximum	Le maximum	Le maximum	Très haut	Faible	Le maximum
Je vous en prie.6	2.5	0	- 5	5	4	3	4	7	7	0	- Quarante	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- Quarante	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80 ans	5
18	30	0	- 6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8 ans	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- Une centaine.	6

Anneaux extérieurs									Tolérance en om/s
D mm		Δdmp		Vdp2)Série de diamètres		Vdmp	Le Kia	SD^{4) Les produits}Le SD1^{5) Les produits}	La mer^{4) et 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Le Kia	SD^{4) Les produits}Le SD1^{5) Les produits}	La mer^{4) et 5)}	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum			Le maximum	Le maximum	Le maximum	Très haut	Faible	Le maximum
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	- 6	6	5	3	6	8	8			5
30	50	0	- 7 ans	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10 ans	10	8	5	10	9	11			8
120	150	0	- 11 ans	11	8	6	11	10	13			8

Le code ABEC-7Classe de toléranceLe système de contrôle de l'équipement doit être conforme à la norme ABEC-7.

Rings intérieurs												Tolérance en om/s
d mm		Δdmp		Δds		Vdp2)Série de diamètres		Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	haut	faible	Le maximum		Le maximum	Le maximum	Le maximum	Le maximum	Très haut	faible	Faible	Le maximum
Je vous en prie.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quarante	- Quarante	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quarante	- Quarante	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 80 ans	- 80 ans	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	- 6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7 ans	0	- 5	7	5	3.5	4	5	5	0	- Une centaine.	- Une centaine.	4

Anneaux extérieurs												Tolérance en om/s
D mm		Δdmp		Δds		Vdp2)Série de diamètres		Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	haut	faible	Le maximum		Le maximum	Le maximum	Le maximum	Le maximum	Très haut	faible	Le maximum
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identique aux ΔB et VB de l'anneau intérieur du même roulement		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	- 6	0	- 6	6	5	3	5	4	5			2.5
50	80	0	- 7 ans	0	- 7 ans	7	5	3.5	5	4	5			3
80	120	0	- 8 ans	0	- 8 ans	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Données de tolérance pour les vibrations d'un seul roulement

D	V			V1			V2			V3			V4
mm	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accélération de vibration maximale du roulement unique

D	Série de diamètres ((0)				Série de diamètres (2)					Série de diamètres (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Étiquettes:

Rameau à billes moteur

Les roulements à rouleaux en céramique

Incidences scellées en caoutchouc

Produits connexes

Vidéo

ABEC 3 Soutien moteur électrique 6200 2RS 6200 ZZ Soutien haute précision

Obtenez le meilleur prix

Vidéo

ABEC 5 6001ZZ roulement à faible bruit 6002 2RS roulement P5 pour moteurs asynchrones

Obtenez le meilleur prix

Vidéo

Le roulement à billes silencieux de haute précision 6201ZZ 6201 2RS roulement ABEC 3 pour moteur de ventilateur de bureau

Obtenez le meilleur prix

Vidéo

6202 roulements à billes à rainures profondes de haute précision pour équipements mécaniques

Obtenez le meilleur prix

Vidéo

Rameau à billes de 6000 ZZ à rangée unique Rameau à billes de moteur ABEC-5

Obtenez le meilleur prix

Vidéo

Pompes à haute vitesse à roulement à billes en caoutchouc 6000 2RS

Obtenez le meilleur prix

6203 2RS Taille standard universelle roulements à billes à rainures profondes Prix d'usine

Obtenez le meilleur prix

Vidéo

Résistant à l'humidité

Obtenez le meilleur prix

Détails Des Produits

Maison Produits

Rameau du moteur électrique

Le roulement à grande vitesse 696 ZZ Miniature 696 2RS roulement 6x15x5mm

Toutes Les Catégories

Rameau du moteur électrique

roulement à billes à rainure profonde

roulement de la série 6000

Les roulements de la série 6200

roulement de série 6300

Les roulements de la série 6800

roulement de la série 6900

incidence de haute précision

Rapport P6

Rapport P5

P4 Poids du roulement

Roulement miniature

Résistant à la corrosion

Le roulement à grande vitesse 696 ZZ Miniature 696 2RS roulement 6x15x5mm

Nom De Marque:	BUGAO
Numéro De Modèle:	696
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	Emballage individuel ou en fûts, emballage industriel ou en tubes, emballage sur mesure
Conditions De Paiement:	T/T

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Chine

Nom de marque:

BUGAO

Certification:

ISO9001:2015

Numéro de modèle:

696

Port du nom:

696 ZZ roulement

Matériau de roulement:

Acier au chrome

Précision du roulement:

P0, P6, P5, P4

Seal et Shield:

Le nombre de points de contact doit être le même que le nombre de points de contact.

Niveau sonore du roulement:

Le numéro de série est le numéro de série de l'appareil.

Dégagement du roulement:

C2, C0, C3, C4

Une source de vie:

Jusqu'à 10 ans

Code du SH:

8482102000

Emballage:

Emballage individuel, emballage par tube, emballage sur mesure

Service OEM:

La personnalisation est la bienvenue

Quantité de commande min:

Négociable

Prix:

Négociable

Détails d'emballage:

Emballage individuel ou en fûts, emballage industriel ou en tubes, emballage sur mesure

Délai de livraison:

2 à 5 jours

Conditions de paiement:

T/T

Capacité d'approvisionnement:

30,000, 000 ensembles par an

Mettre en évidence:

Le roulement à grande vitesse 696 ZZ

696 ZZ Miniature de roulement

696 2RS roulement 6x15x5 mm

Description de produit

Je suis désolée.Introduction aux roulements 699 2RS: puissance compacte pour les applications de précisionJe suis désolée.

Principales caractéristiques:

Le type: roulement à billes à rainure profonde à rangée unique
Écus/sceaux:
- 696 ZZ: Double boucliers métalliques (à l'épreuve de la poussière)
- 696 2RS: Doubles joints en caoutchouc (à l'épreuve de la poussière et de l'eau)
Les dimensions: 6x15x5 mm (diamètre intérieur x diamètre extérieur x largeur)
Capacité de charge: Gère les charges radiales et axiales
Matériel: Acier de haute qualité pour sa durabilité et sa résistance à l'usure
Focalisation sur l'application: petits moteurs électriques, équipements de précision et projets de loisirs

Points forts de performance:

Capacité à grande vitesse: Conçu pour des applications à grande vitesse, assurant un fonctionnement en douceur et efficace.
Protection contre la contamination:
- 696 ZZ: Les doubles boucliers métalliques offrent une protection contre la poussière.
- 696 2RS: Les doubles joints en caoutchouc offrent une protection contre la poussière et l'eau.
Conception compacte: La petite taille (6x15x5 mm) le rend idéal pour des applications compactes telles que les petits moteurs et les équipements de précision.
Durabilité: Fabriqué en acier de haute qualité, le roulement est résistant à l'usure et à la corrosion, ce qui garantit des performances durables.
Fonctionnement en douceur: L'ingénierie de précision assure une faible friction et des performances silencieuses.

Les dimensions:

Le roulement 696 a les dimensions standard suivantes:

Paramètre	Valeur (mm)
Diamètre intérieur (d)	6 mm
Diamètre extérieur (D)	15 mm
Largeur (B)	5 mm

Applications:

Moteurs électriques de petite taille: Fournit des performances fiables dans les moteurs compacts pour les appareils électroménagers, les drones et les projets amateurs.
Équipement de précision: Convient pour les machines de haute précision telles que les machines CNC et la robotique.
Appareils électroménagers: utilisé dans les ventilateurs, les mélangeurs et autres petits appareils nécessitant un fonctionnement silencieux.
Projets de loisirs: Parfait pour les projets de bricolage nécessitant des roulements compacts et performants.
Dispositifs médicaux: Utilisé dans les équipements médicaux légers où la précision et la propreté sont essentielles.

Les avantages:

Performance à grande vitesse: optimisé pour un fonctionnement à grande vitesse, assurant une performance en douceur et efficace.
Protection contre la contamination:
- 696 ZZ: double bouclier métallique pour une protection contre la poussière.
- 696 2RS: Doubles joints en caoutchouc pour une protection contre la poussière et l'eau.
Taille compacte: La conception petite et légère est idéale pour des applications compactes telles que les petits moteurs et les équipements de précision.
Durabilité: Résistant à l'usure et à la corrosion, garantissant des performances durables.
Fonctionnement en douceur: L'ingénierie de précision assure une faible friction et des performances silencieuses.

Paramètres techniques des roulements à billes d'outils électriques:

Les produits de base Le roulement Je ne veux pas.	Borne d		Diamètre extérieur D		Largeur W		Radius r		Charge de base Nombre KN		Retour maximal Sortie de vitesse		Le poids Poids total de la pâte
									Charge de base Nombre KN		Retour maximal Sortie de vitesse
									Dynamique	Statique	Graisse	Huile
									Dynamique	Statique	Graisse	Huile
	mm	pouces	mm	pouces	mm	pouces	mm	pouces	C	C_{Je vous en prie.}	R/min	R/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116

Personnalisation:

Nous pouvons imprimer votre marque (logo, artwork) sur le bouclier ou gravure laser de votre marque sur le bouclier.
Nous pouvons personnaliser votre emballage selon votre conception.
Tous les droits sont détenus par les clients et nous avons promis de ne divulguer aucune information.

Emballage et expédition

Les roulements à billes à rainures profondes seront emballés en toute sécurité individuellement, ou en tube ou emballés en emballage personnalisé
La méthode d'expédition est négociable.

Autres données techniques des roulements à billes

La classe de tolérance ABEC-1 (P0)

Rings intérieurs									Tolérance en om/s
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum			Le maximum	Le maximum	haut	faible	Le maximum
Je vous en prie.6	2.5	0	- 8 ans	10	8	6	6	10	0	- Quarante	12
2.5	10	0	- 8 ans	10	8	6	6	10	0	- 120	15
10	18	0	- 8 ans	10	8	6	6	10	0	- 120	20
18	30	0	- 10 ans	13	10	8	8	13	0	- 120	20
30	50	0	- 12 ans	15	12	9	9	15	0	- 120	20
50	80	0	- 15 ans.	19	19	11	11	20	0	- Une centaine.	25

Anneaux extérieurs									Tolérance en om/s
D mm		Δdmp		VDp²)⁴)Série de diamètres de roulements ouverts			Les roulements à capuche²)³)	Vdmp	Le Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum				Le maximum	Le maximum	haut	faible	Le maximum
1) 2.5	6	0	- 8 ans	10	8	6	10	6	15	Identique aux ΔB et VB de l'anneau intérieur du même roulement
6	18	0	- 8 ans	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11 ans	14	11	8	16	8	20
50	80	0	- 13 ans	16	13	10	20	10	25
80	120	0	- 15 ans.	19	19	11	26	11	35
120	150	0	- 18 ans.	23	23	14	30	14	40

ABEC-3Classe de toléranceLe système de contrôle de l'équipement doit être conforme à la norme ABEC-3 (P6).

Rings intérieurs									Tolérance en om/s
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Série de diamètres	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum			Le maximum	Le maximum	haut	faible	Le maximum
11 et 10.6	2.5	0	- 7 ans	9	7	5	5	5	0	- Quarante	12
2.5	10	0	- 7 ans	9	7	5	5	6	0	- 120	15
10	18	0	- 7 ans	9	7	5	5	7	0	- 120	20
18	30	0	- 8 ans	10	8	6	6	8	0	- 120	20
30	50	0	- 10 ans	13	10	8	8	10	0	- 120	20
50	80	0	- 12 ans	15	15	9	9	10	0	- Une centaine.	25

Anneaux extérieurs									Tolérance en om/s
D mm		Δdmp		VDp²)⁴)Série de diamètres de roulements ouverts			Les roulements à capuche²)³)	Vdmp	Le Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Le Kia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum				Le maximum	Le maximum	haut	faible	Le maximum
1) 2.5	6	0	- 7 ans	9	7	5	9	5	8	Identique aux ΔB et VB de l'anneau intérieur du même roulement
6	18	0	- 7 ans	9	7	5	9	5	8
18	30	0	- 8 ans	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11 ans	14	11	8	16	8	13
80	120	0	- 13 ans	16	16	10	20	10	18
120	150	0	- 15 ans.	19	19	11	25	11	20

L'ABEC-5 estClasse de toléranceLe système de contrôle de l'équipement doit être conforme à la norme ABEC-5 (P5).

Rings intérieurs									Tolérance en om/s
d mm		Δdmp		Vdp2)Série de diamètres		Vdmp	Le Kia	Sd	Je suis désolée.^{3) Les produits}	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Le Kia	Sd	Je suis désolée.^{3) Les produits}	ΔBs	Vbs
C' est terminé.	y compris	haut	faible	Le maximum		3	Le maximum	Le maximum	Le maximum	Très haut	Faible	Le maximum
Je vous en prie.6	2.5	0	- 5	5	4	3	4	7	7	0	- Quarante	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- Quarante	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80 ans	5
18	30	0	- 6	6	5	3	4	8	8	0	- 120	5
30	50	0	- 8 ans	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- Une centaine.	6

Anneaux extérieurs									Tolérance en om/s
D mm		Δdmp		Vdp2)Série de diamètres		Vdmp	Le Kia	SD^{4) Les produits}Le SD1^{5) Les produits}	La mer^{4) et 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Le Kia	SD^{4) Les produits}Le SD1^{5) Les produits}	La mer^{4) et 5)}	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	Le maximum			Le maximum	Le maximum	Le maximum	Très haut	Faible	Le maximum
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	- 6	6	5	3	6	8	8			5
30	50	0	- 7 ans	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10 ans	10	8	5	10	9	11			8
120	150	0	- 11 ans	11	8	6	11	10	13			8

Le code ABEC-7Classe de toléranceLe système de contrôle de l'équipement doit être conforme à la norme ABEC-7.

Rings intérieurs												Tolérance en om/s
d mm		Δdmp		Δds		Vdp2)Série de diamètres		Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	haut	faible	Le maximum		Le maximum	Le maximum	Le maximum	Le maximum	Très haut	faible	Faible	Le maximum
Je vous en prie.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quarante	- Quarante	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quarante	- Quarante	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 80 ans	- 80 ans	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	- 6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- 7 ans	0	- 5	7	5	3.5	4	5	5	0	- Une centaine.	- Une centaine.	4

Anneaux extérieurs												Tolérance en om/s
D mm		Δdmp		Δds		Vdp2)Série de diamètres		Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Le Kia	Sd	Sia	ΔBs		Vbs
C' est terminé.	y compris	haut	faible	haut	faible	Le maximum		Le maximum	Le maximum	Le maximum	Le maximum	Très haut	faible	Le maximum
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identique aux ΔB et VB de l'anneau intérieur du même roulement		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	- 6	0	- 6	6	5	3	5	4	5			2.5
50	80	0	- 7 ans	0	- 7 ans	7	5	3.5	5	4	5			3
80	120	0	- 8 ans	0	- 8 ans	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Données de tolérance pour les vibrations d'un seul roulement

D	V			V1			V2			V3			V4
mm	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut	Faible	Moyenne	Très haut
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accélération de vibration maximale du roulement unique

D	Série de diamètres ((0)				Série de diamètres (2)					Série de diamètres (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Étiquettes:

Le roulement à billes silencieux de haute précision 6201ZZ 6201 2RS roulement ABEC 3 pour moteur de ventilateur de bureau

Obtenez le meilleur prix

Vidéo
